Podłączenie włącznika BRIO-SK 13 Poradnik

Data dodania: 20-01-2022

BRIO SK-13 automatycznie załącza i zatrzymuje pompę - odpowiednio w przypadku spadku ciśnienia i zatrzymania przepływu.
Ponadto zatrzymuje pompę przy braku wody, zabezpieczając ją przed uszkodzeniem podczas suchobiegu.

Urządzenie BRIO SK-13 nie ma możliwości regulacji ciśnienia wyłączania, dlatego w warunkach roboczych pompa będzie się wyłączała po uzyskaniu maksymalnych parametrów(ciśnienia).





Sposób podłączenia:

alt

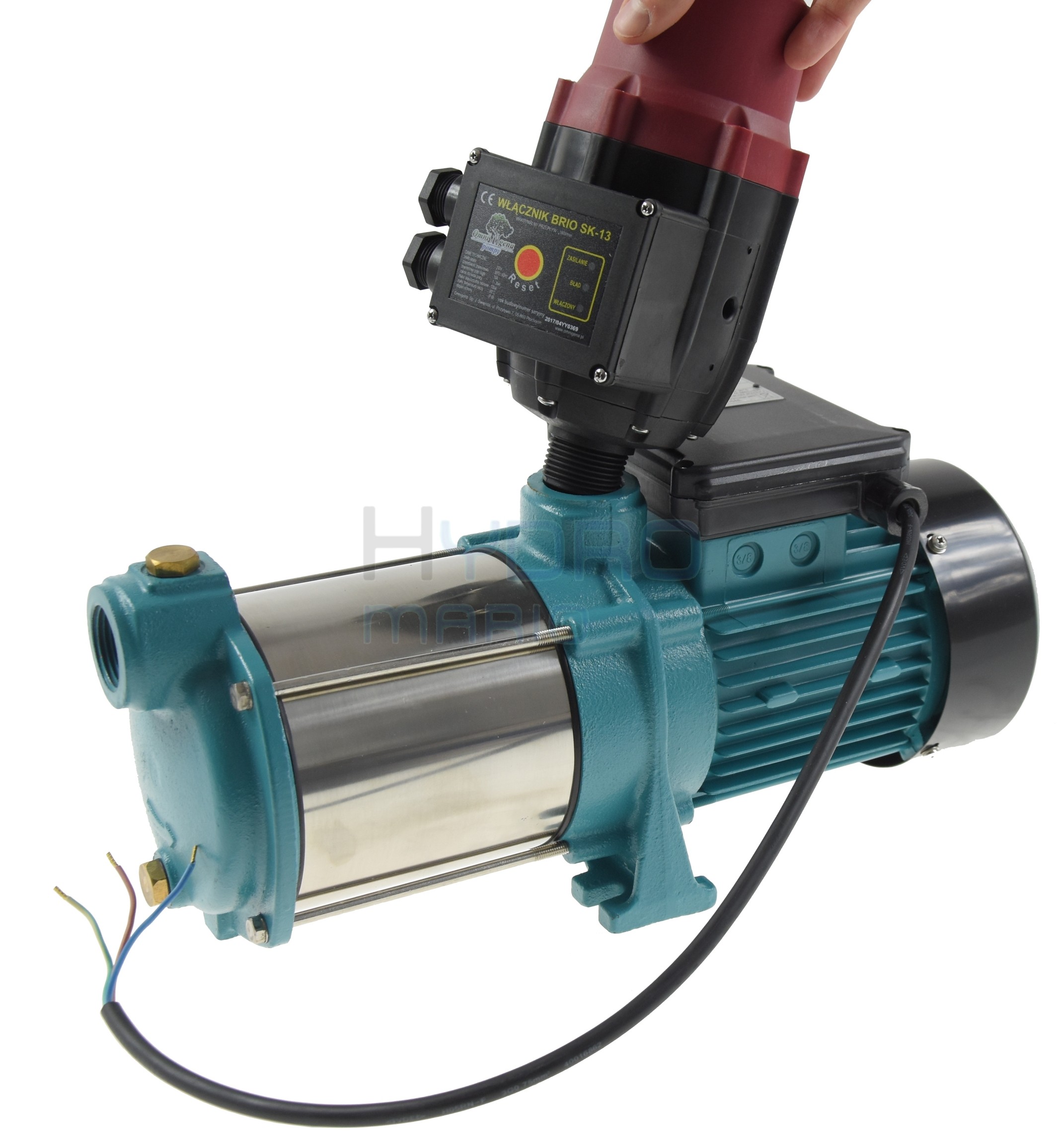

1. Wkręcamy urządzenie BRIO SK-13 w wyjście tłoczne pompy pamiętając o odpowiednim zabezpieczeniu gwintów przy pomocy taśmy teflonowej lub pakuł z pastą uszczelniającą.

alt

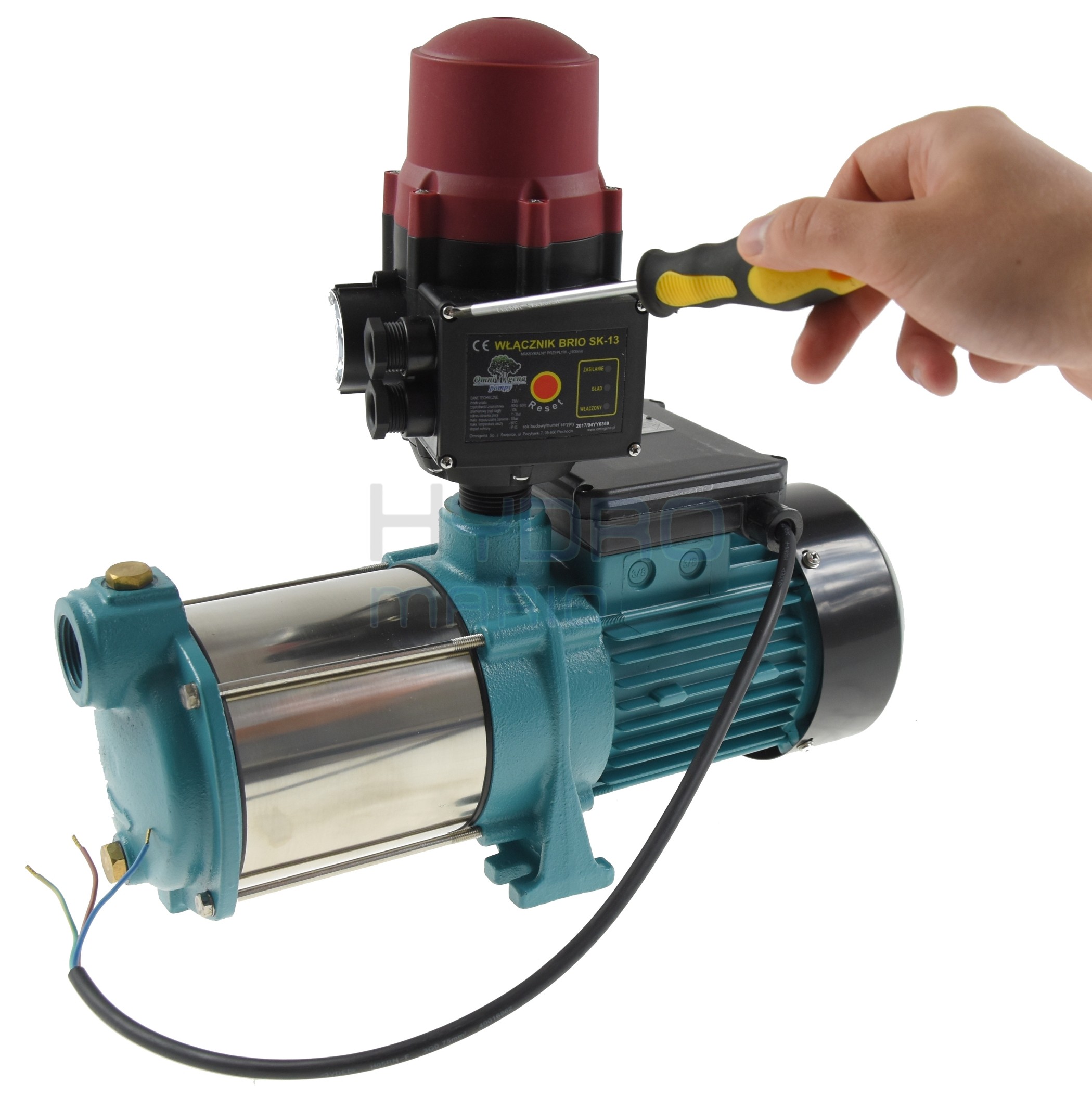

2. Odkręcamy śruby trzymające pokrywę części elektrycznej urządzenia.

alt

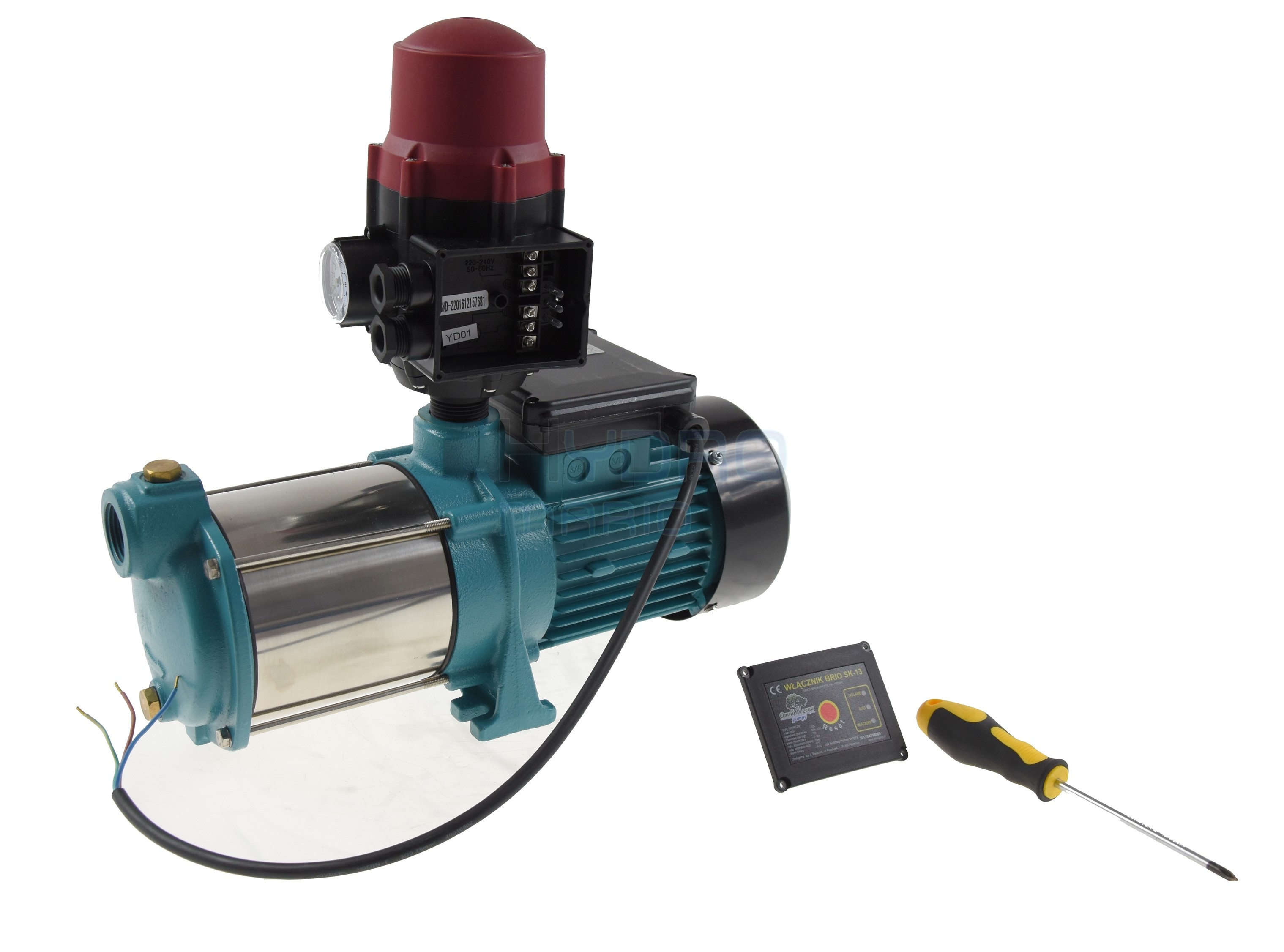

3. Zdejmujemy pokrywę części elektrycznej, uważając aby nie uszkodzić uszczelki.

alt

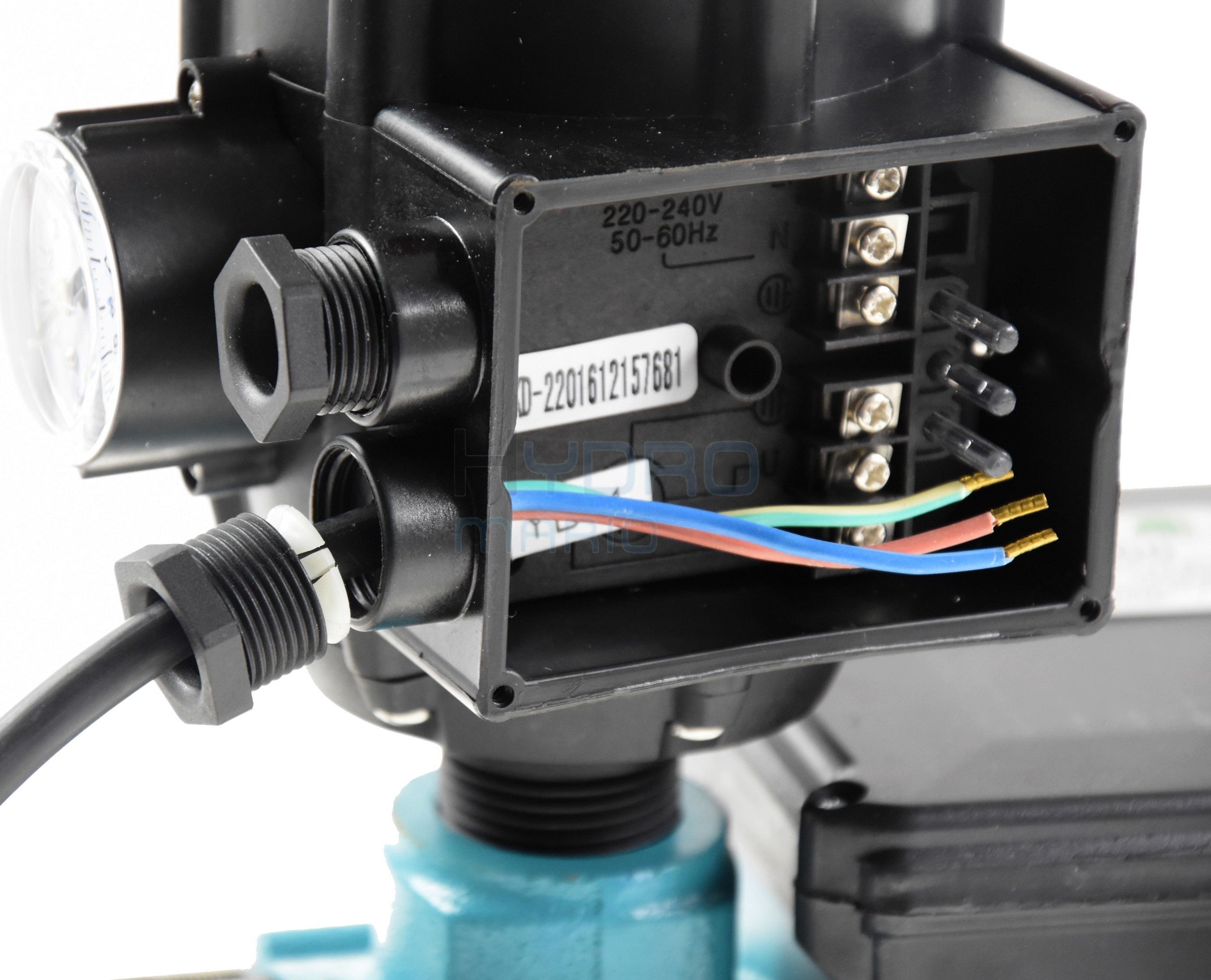

4. Przekładamy przewód elektryczny od pompy przez otwór w włączniku BRIO-SK 13.
(uszczelka w gwintowanej osłonce kabla ma za zadanie przytwierdzić i usztywnić połączenie)


alt

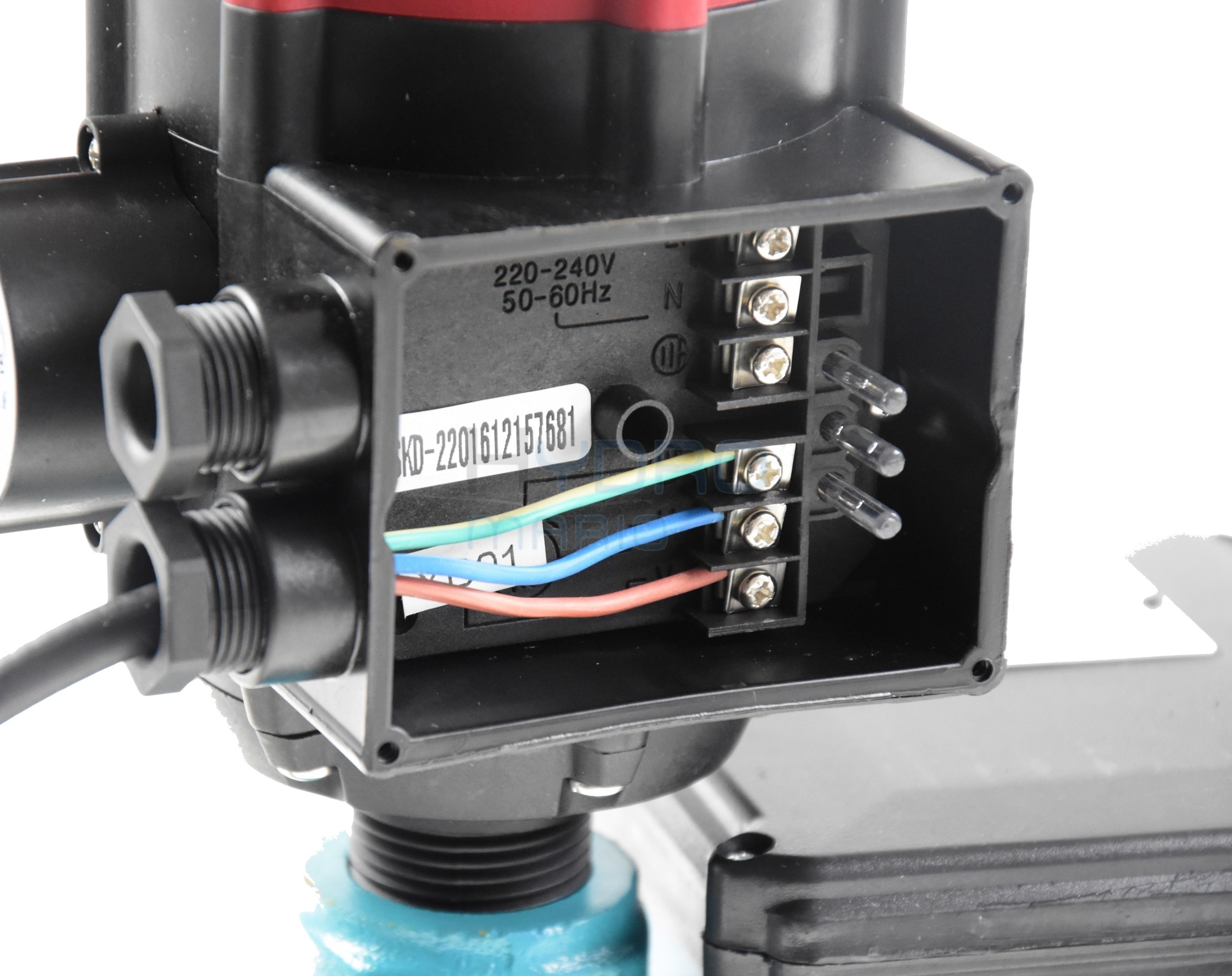

5. Podłączamy kolejne żyły przewodu w kolejności widocznej na zdjęciu.


alt

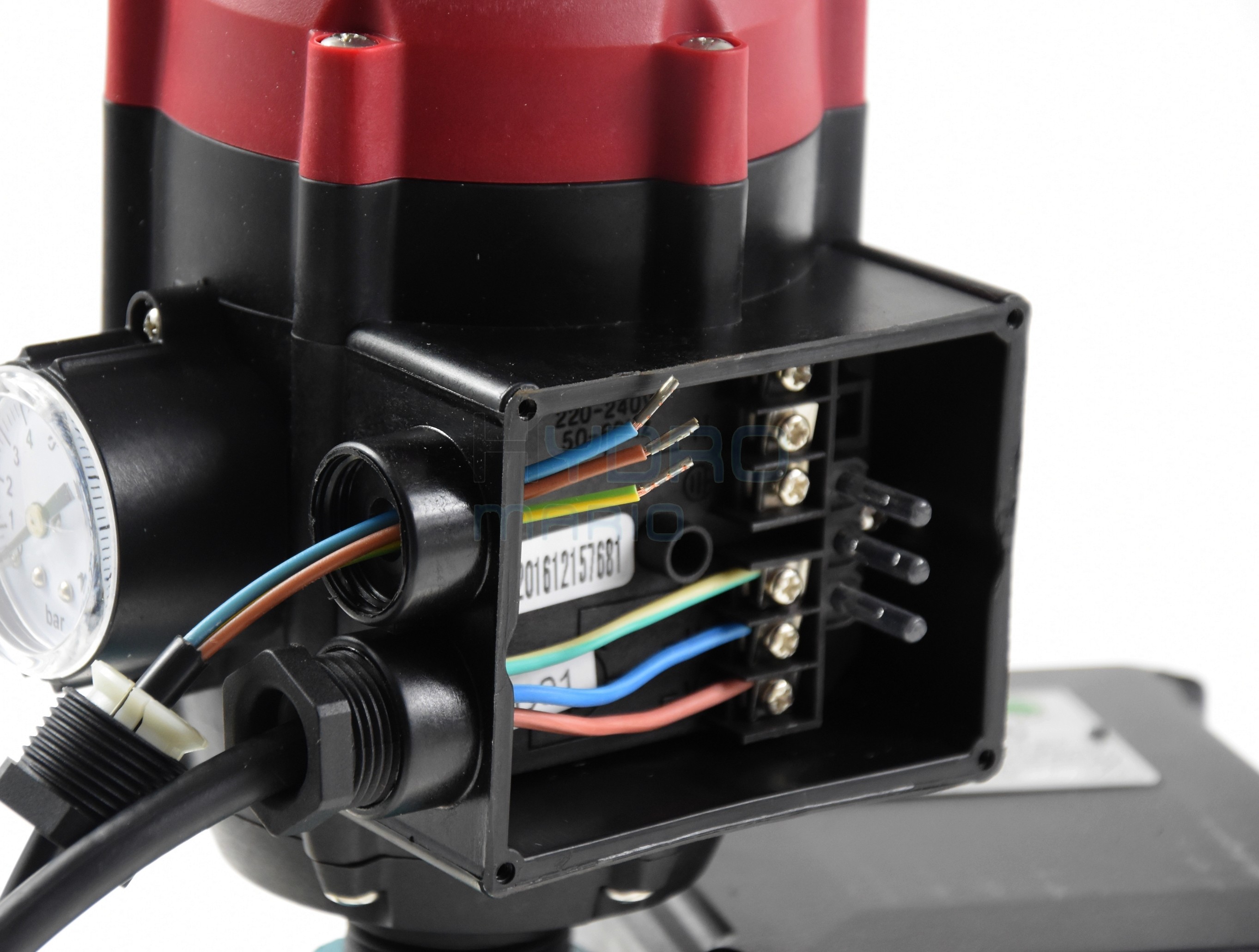

6. Przekładamy kabel z wtyczką przez górny otwór włącznika.


alt

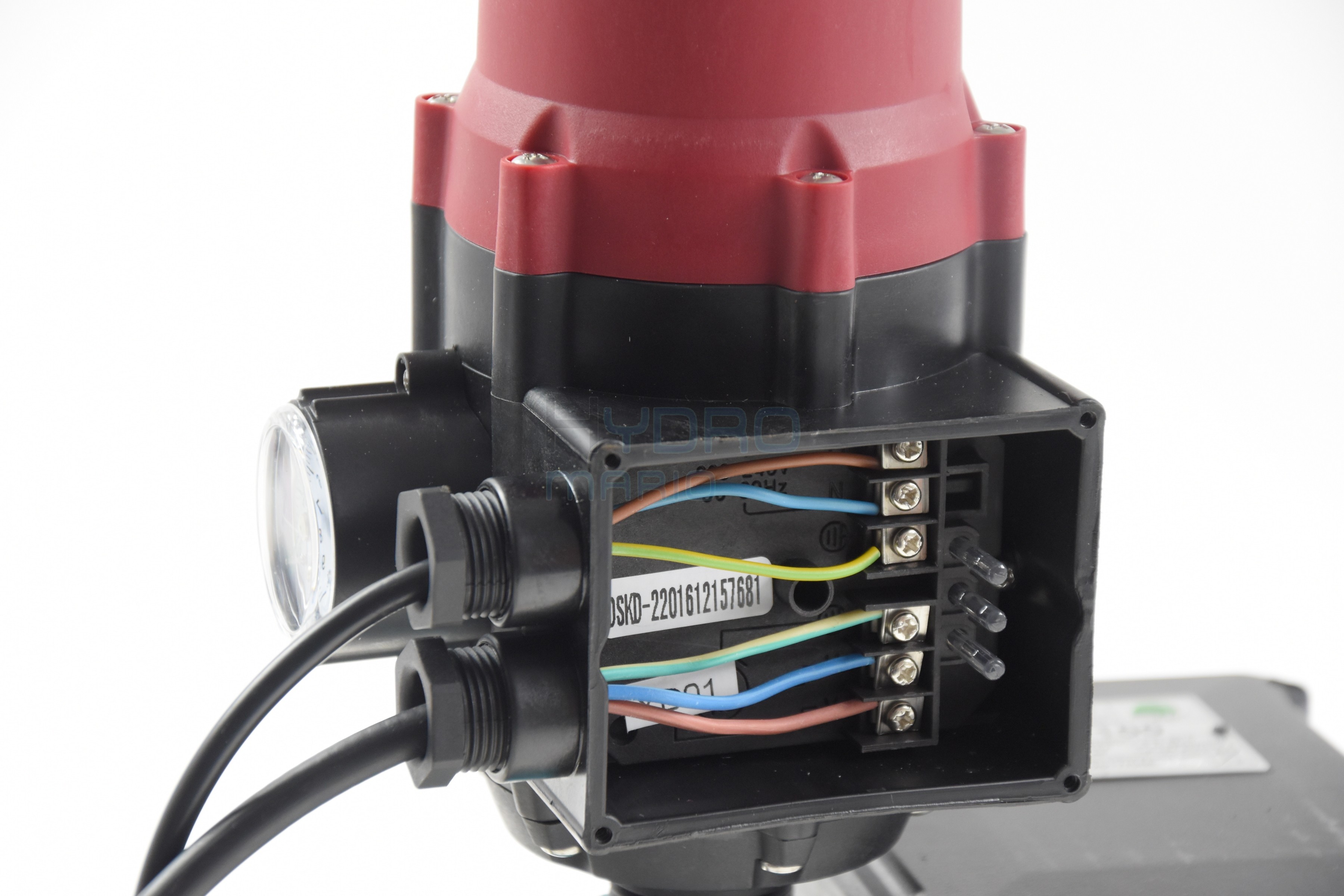

7. Przykręcamy żyły kabla z wtyczką w odpowiedniej kolejności.


alt

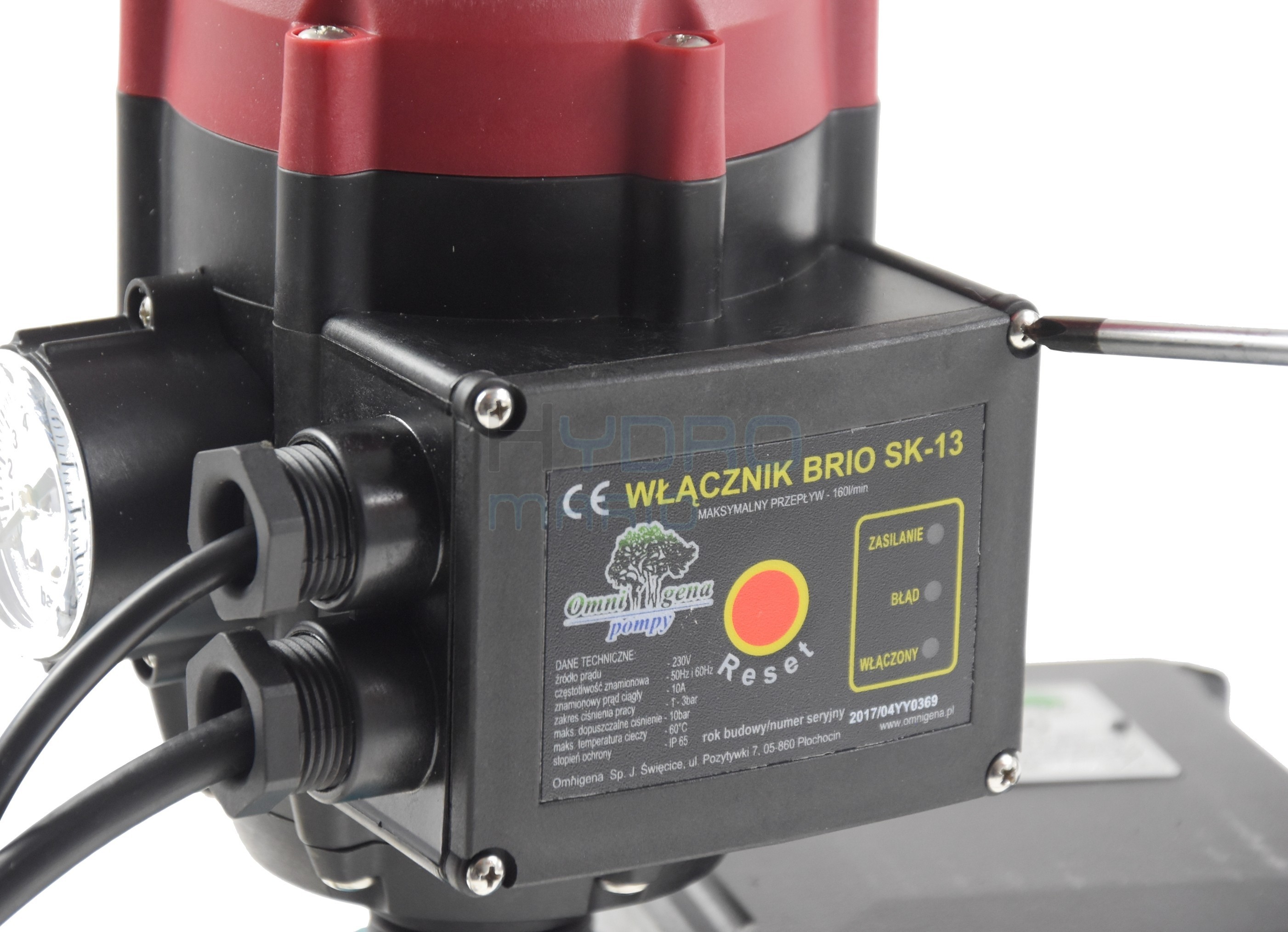

8. Przykręcamy pokrywę części elektrycznej pamiętając o uszczelce.


alt

Gotowe!
